咨詢熱線：400-1188-260  13372307781

立即咨詢就有機(jī)會獲取優(yōu)惠

測試原理

采用金剛石、合金壓頭用試驗力壓入試樣表面，保持規(guī)定時間后，卸除試驗力，測量壓痕深度或壓痕直徑從而得出硬度值

樣品檢測范圍

各類螺母（支承面檢測面寬度：洛氏硬度≥6mm，維氏硬度≥4mm，布氏硬度≥8mm）

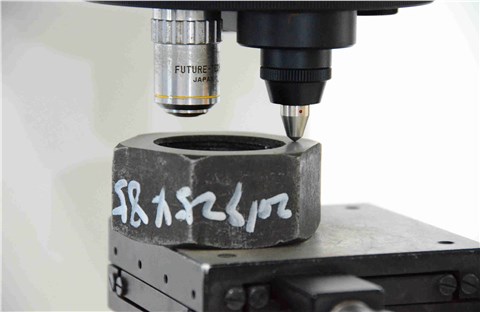

試驗方法

國標(biāo)檢測，螺母硬度應(yīng)在一個支承面上進(jìn)行，并取間隔為120°的三點硬度平均值作為硬度值。如有爭議，應(yīng)在通過螺母軸心線的縱向截面上，并盡量靠近螺紋大徑處進(jìn)行硬度試驗。仲裁試驗應(yīng)采用HV30的試驗力。

美標(biāo)檢測，螺母硬度應(yīng)在一個支承面上進(jìn)行，并取間隔為180°的兩組硬度值作為硬度值每組有3個讀數(shù)。測取3個讀數(shù)應(yīng)橫貫螺母的截面，其位置如下：

位置1 — 如果以加工螺紋，應(yīng)盡可能靠近外徑，如果是螺母坯料，則盡可能靠近孔壁，但不要近得超過壓痕直徑的2.5倍。

位置2 — 在螺母的芯部（如果已加工螺紋，在螺母大徑處，如果是未加工螺紋的坯件則在孔壁）到螺母對角的的中點。

位置3 — 盡可能靠近螺母的對角，但不要近得超過壓痕直徑的2.5倍。

如有爭議，應(yīng)在通過螺母高度一半處橫向切開進(jìn)行檢測。

檢測標(biāo)準(zhǔn)

GB/T 3098.2-2015緊固件機(jī)械性能 螺母
