高溫合金托板螺母金相分析
（1） 高溫合金A286托板螺母,見(jiàn)圖6-53

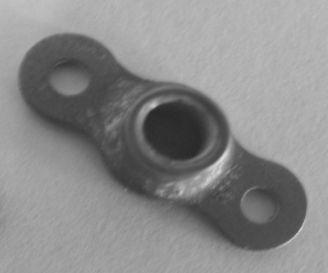

圖6-53 A286托板螺母實(shí)物形貌
（2） 高溫合金 A286托板螺母晶粒度組織與熱處理工藝
高溫合金 A286托板螺母晶粒度組織為8～9級(jí)，見(jiàn)圖6-54。

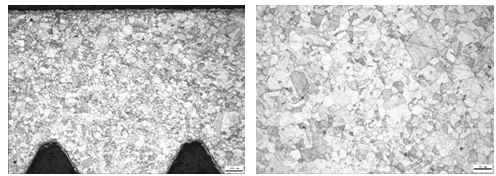

a 100× b 200×
圖6-54 A286托板螺母成品晶粒度組織
A286托板螺母熱處理工藝:
固溶：真空淬火爐 980℃ 1.5h 油冷
時(shí)效：真空時(shí)效爐 720℃ 16h 空冷
下一篇：特種鋁合金緊固件金相分析
上一篇：特種高溫螺母金相組織分析
“推薦閱讀”
【本文標(biāo)簽】：合金托板螺母金相分析.托板螺母檢驗(yàn)檢測(cè) 特種螺母金相分析
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
