結(jié)構(gòu)鋼螺栓的金相分析與熱處理工藝
結(jié)構(gòu)鋼螺栓
(1) 30CrMnSiA螺栓
A. 30CrMnSiA螺栓,調(diào)質(zhì)金相組織為回火索氏體,見(jiàn)圖5-1。
圖5-1 30CrMnSiA螺栓調(diào)質(zhì)后的金相組織
B. 30CrMnSiA螺栓熱處理工藝
淬火:鹽浴加熱,900℃ 10min
回火:堿浴或硝鹽浴加熱,500℃ 40min,水冷
(2) 40CrNiMoA螺栓
A. 40CrNiMoA螺栓調(diào)質(zhì)金相組織為回火索氏體,見(jiàn)圖5-2。
圖5-2 40CrNiMoA合金螺栓調(diào)質(zhì)金相組織400×
B. 40CrNiMoA螺栓熱處理工藝
淬火:鹽浴加熱,850℃ 10min,油冷
回火:堿浴加熱,530℃ 40min,水冷
(3) 18Cr2Ni4WA螺栓
A. 18Cr2Ni4WA螺栓產(chǎn)品金相組織為回火索氏體,見(jiàn)圖5-3(a,b)。

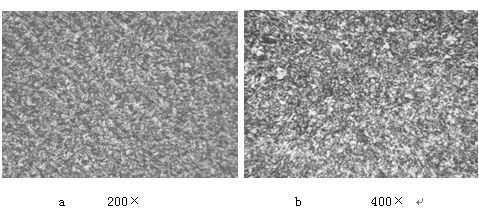

圖5-3 18Cr2Ni4WA螺栓調(diào)質(zhì)金相組織
B. 18Cr2Ni4WA螺栓熱處理工藝
淬火:真空爐加熱,860℃×60min,油冷
回火:真空爐加熱,550±20℃×120min,氣冷
(4) ML16CrSiNiA螺栓金相組織和熱處理工藝
A. ML16CrSiNiA螺栓金相組織為回火索氏體,見(jiàn)圖5-6。
B. ML16CrSiNiA螺栓熱處理工
淬火:真空爐加熱,925℃ 80min,油冷
回火:真空爐加熱,460℃ 120min,油冷
“推薦閱讀”
- 分享:汽輪機(jī)高溫螺栓斷裂原因
- 分享:S30408不銹鋼法蘭開(kāi)裂原因
- 分享:10.9級(jí)M36風(fēng)電螺栓用鋼的低溫沖擊性能研究現(xiàn)狀
- 分享:40Cr鋼緊固螺栓斷裂原因分析
- 分享:1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 緊固件典型失效形式及案例解析 | 過(guò)載斷裂(上)
- 分享:鍛造工藝對(duì)TiBw增強(qiáng)近α高溫鈦基復(fù)合材料顯微組織的影響
- 分享:車削加工工藝對(duì)EA4T車軸鋼疲勞性能的影響
- 分享:316L不銹鋼粉選擇性激光熔化成形工藝 及成形后的性能
【責(zé)任編輯】:國(guó)檢檢測(cè)版權(quán)所有:轉(zhuǎn)載請(qǐng)注明出處
