結(jié)構(gòu)鋼螺栓金相分析實(shí)驗(yàn)
特種緊固件螺栓常用結(jié)構(gòu)鋼原材料的熱處理通常為冷拉退火或球化退火。冷拉退火金相組織:鐵素體+珠光體;
球化退火金相組織:鐵素體+球狀珠光體或鐵素體+粒狀珠光體。
(1) 40CrNiMoA合金
40CrNiMoA合金原材料,退火組織為鐵素體+珠光體,見圖5-40(a,b)。

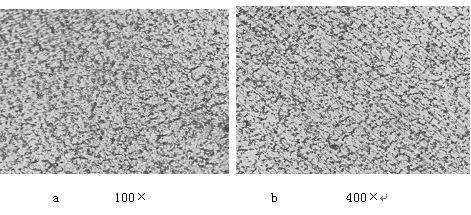

圖5-40 40CrNiMoA原材料金相組織
(2) 38CrA合金
38CrA合金原材料,退火組織為鐵素體+珠光體,見圖5-41。
圖5-41 38CrA合金原材料金相組織200×
(3) 30CrMnSiA合金,退火組織為鐵素體+珠光體,見圖5-42。
圖5-42 30CrMnSiA原材料金相組織400×
(4) 18Cr2Ni4WA合金,退火組織為鐵素體+珠光體,圖5-43。
圖5-43 18Cr2Ni4WA原材料金相組織400×
(5) 60Si2MnA合金,退火組織為鐵素體+珠光體,圖5-44。
圖5-44 60Si2MnA原材料金相組織400×
(6) 50CrVA合金,退火組織為鐵素體+珠光體,圖5-45。
圖5-45 50CrVA原材料金相組織400×
“推薦閱讀”
- 分享:汽輪機(jī)高溫螺栓斷裂原因
- 分享:S30408不銹鋼法蘭開裂原因
- 分享:10.9級(jí)M36風(fēng)電螺栓用鋼的低溫沖擊性能研究現(xiàn)狀
- 分享:40Cr鋼緊固螺栓斷裂原因分析
- 分享:1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國檢檢測(cè) | 通過Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 緊固件典型失效形式及案例解析 | 過載斷裂(上)
- 分享:鍛造工藝對(duì)TiBw增強(qiáng)近α高溫鈦基復(fù)合材料顯微組織的影響
- 分享:車削加工工藝對(duì)EA4T車軸鋼疲勞性能的影響
- 分享:316L不銹鋼粉選擇性激光熔化成形工藝 及成形后的性能
【責(zé)任編輯】:國檢檢測(cè)版權(quán)所有:轉(zhuǎn)載請(qǐng)注明出處
