抗震支架的檢測(cè)是一個(gè)多學(xué)科綜合性的檢測(cè)。其檢測(cè)項(xiàng)目主要涉及到了尺寸、外觀、鍍層厚度以及結(jié)構(gòu)件的載荷性能、耐火性能項(xiàng)目、腐蝕性能分析，疲勞檢測(cè)項(xiàng)目等共9大類(lèi)型的檢測(cè)領(lǐng)域。

目前抗震支架在全國(guó)通用的檢測(cè)標(biāo)準(zhǔn)是GB/T37267.這一個(gè)標(biāo)準(zhǔn)的檢測(cè)范圍涵蓋的抗震支架性能最重要的九大領(lǐng)域檢測(cè)。想要通過(guò)這一標(biāo)準(zhǔn)的國(guó)家認(rèn)可，需要第三方形式檢驗(yàn)機(jī)構(gòu)出具相關(guān)的具有資質(zhì)蓋章的形式檢驗(yàn)報(bào)告。下面來(lái)具體介紹一下九大檢測(cè)項(xiàng)目。

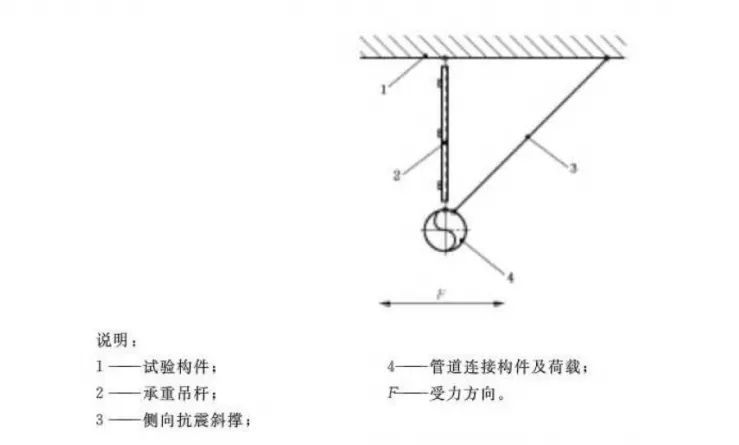

管道連接構(gòu)件荷載性能：

標(biāo)準(zhǔn)：額定荷載下不應(yīng)產(chǎn)生明顯形變，1.5倍額定荷載下不應(yīng)產(chǎn)生滑脫。

方法：在額定荷載Fx、Fy或Fz的作用力下，保持1min，不應(yīng)產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力下，不應(yīng)產(chǎn)生滑脫。該試驗(yàn)屬于破壞性試驗(yàn)。

疲勞性能：

標(biāo)準(zhǔn)：經(jīng)過(guò)200萬(wàn)次疲勞試驗(yàn)，試驗(yàn)后組件應(yīng)無(wú)裂紋、明顯變形及脫離等現(xiàn)象。

方法：破壞性試驗(yàn)?？拐鹬У跫馨惭b在疲勞試驗(yàn)機(jī)臺(tái)上懸空狀態(tài)，在管道連接件處施加幅值為20.4KG，頻率為3Hz的正弦波。

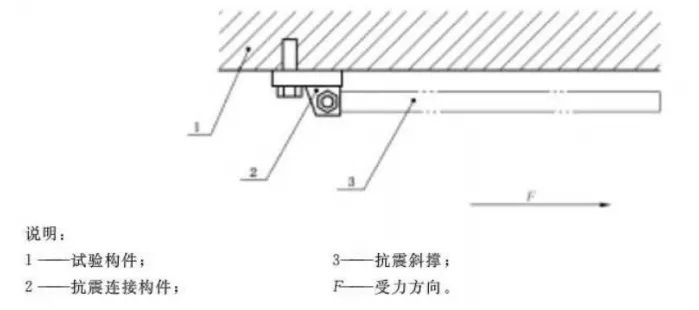

抗震連接構(gòu)件荷載性能：

標(biāo)準(zhǔn)：額定荷載下不應(yīng)產(chǎn)生明顯形變，1.5倍額定荷載下不應(yīng)產(chǎn)生滑脫。

方法：在額定荷載作用力下，保持1min，不應(yīng)產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力，不應(yīng)產(chǎn)生滑脫。該試驗(yàn)屬于破壞性試驗(yàn)。

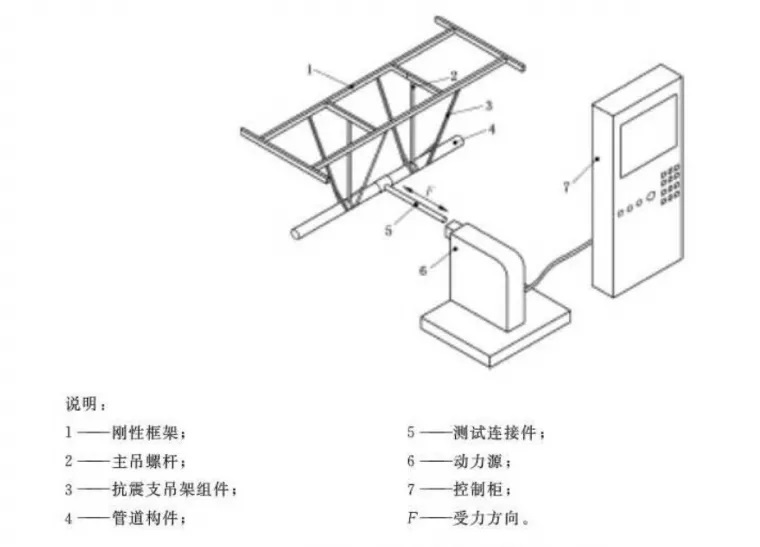

循環(huán)加載性能：

標(biāo)準(zhǔn)：經(jīng)試驗(yàn)后位移不應(yīng)大于50mm。

方法：加載頻率為0.1Hz，經(jīng)過(guò)15次相同荷載加載后，繼續(xù)受到前次加載幅值的（15/14）1/2次方 遞增循環(huán)荷載，遞增荷載不應(yīng)低于35次。該試驗(yàn)屬于破壞性試驗(yàn)。

防腐性能：

標(biāo)準(zhǔn)：在中性鹽霧試驗(yàn)后，不應(yīng)出現(xiàn)紅銹。

方法：破壞性試驗(yàn)。（按照GB/T 10125規(guī)定）

（1）電鍍，不應(yīng)低于90h的中性鹽霧試驗(yàn)。

（2）熱浸鍍，不低于480h的中性鹽霧試驗(yàn)。

（3）鋅鉻涂層，不低于1200h的中性鹽霧試驗(yàn)。

（4）環(huán)氧噴涂，不低于1200h的中性鹽霧試驗(yàn)。

（5）不銹鋼，不低于3600h的中性鹽霧試驗(yàn)。

從CJ/T 476-2015《建筑機(jī)電設(shè)備抗震支吊架通用技術(shù)條件》可看出，抗震支架型式試驗(yàn)項(xiàng)目比出廠試驗(yàn)項(xiàng)目多，且型式檢驗(yàn)顯然更加嚴(yán)格和苛刻。

耐火性能：

標(biāo)準(zhǔn)：耐火時(shí)間不低于180min，試驗(yàn)后組件不應(yīng)出現(xiàn)斷裂、明顯變形及脫離等現(xiàn)象。

方法：破壞性試驗(yàn)。抗震支吊架組裝后在管道連接件處施加幅值為20.4KG的作用力，按照GB/T 9978.1規(guī)定進(jìn)行耐火試驗(yàn)。
