緊固件的螺栓（釘）在工程上不提倡滲碳處理，大多數(shù)標(biāo)準(zhǔn)都不允許滲碳處理。但對(duì)于高強(qiáng)度緊固件螺栓（釘）滲碳，處理時(shí)一定要按工藝進(jìn)行，脫碳后不容許滲碳處理補(bǔ)救。生產(chǎn)中經(jīng)常遇到螺栓因原材料脫碳或熱處理不當(dāng)造成脫碳現(xiàn)象，造成螺栓表面硬度較低，從而進(jìn)行補(bǔ)碳處理。滲碳后的螺栓解決了表面硬度低的問(wèn)題，但使螺栓綜合性能和使用性能降低，在工藝上是不允許的。

1） 35鋼螺釘脫碳后滲碳組織

螺釘脫碳后硬度低，進(jìn)行滲碳處理補(bǔ)救，螺釘成品螺紋處有4種組織；從外向內(nèi)分別為鍍層、滲碳層、脫碳層及基體等組織，見圖8-11。

2） 35K鋼螺栓螺紋表面滲碳層組織

由于35K螺栓表面硬度低，對(duì)螺栓采用了滲碳處理，滲碳后的螺紋滲碳層組織，基體為灰色，螺紋表面滲碳層為灰黑色，螺紋右側(cè)表面的白色為制樣腐蝕不好造成，見圖8-12。

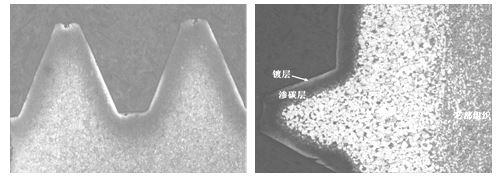

圖8-12螺紋滲碳層組織  50×       圖8-11   脫碳螺釘滲碳后的表層組織

3） 40Cr鋼螺栓表面滲碳層組織

40Cr鋼螺栓表面硬度低，采用滲碳處理，基體為灰色，螺栓表面滲碳層為灰黑色，滲碳層組織見圖8-13。

4） 20鋼墊圈滲碳組織

墊圈因硬度低進(jìn)行滲碳處理，滲碳處理后的滲碳組織見圖8-14。

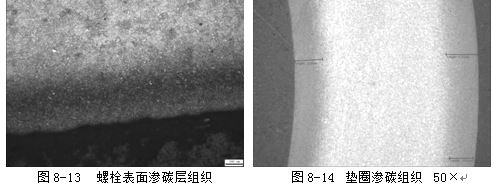

圖8-13   螺栓表面滲碳層組織             圖8-14  墊圈滲碳組織  50×

5） 40Cr螺栓螺紋處和桿部滲碳層組織與裂紋缺陷

螺栓熱處理后發(fā)現(xiàn)脫碳進(jìn)行滲碳處理，滲碳處理后對(duì)螺栓的桿部和螺紋檢查發(fā)現(xiàn)：

桿部表面組織為基體組織＋滲碳層，滲層內(nèi)有較多微裂紋。螺紋處表面組織為基體組織＋滲碳層，牙頂和牙側(cè)有微裂紋。造成微裂紋的原因可能是在滲碳淬火冷卻中操作不當(dāng)而產(chǎn)生的缺陷。桿部為基體組織＋滲碳層及微裂紋，見圖8-15，螺紋處為基體組織＋滲碳層及微裂紋，見圖8-16。

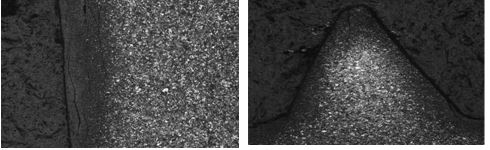

圖8-15桿部基體組織＋滲碳層組織及微裂紋圖8-16螺紋組織＋滲碳層組織及微裂紋50×
