復合材料由于其優(yōu)異的性能，已經(jīng)發(fā)展成與金屬材料、高分子材料、無機非金屬材料并列的四大材料體系之一。有預測認為，復合材料是唯一還具有20%~25%性能提升潛力的材料。目前，纖維增強聚合物基復合材料是發(fā)展最為成熟的一種復合材料，被廣泛應用于航天航空、風電等領(lǐng)域，在汽車行業(yè)也有廣闊的應用前景。

纖維增強聚合物基復合材料雖然性能優(yōu)異，但由于多相固體材料的特殊結(jié)構(gòu)，其失效模式相對其他材料更加復雜。比如金屬的斷裂那，金屬在靜態(tài)和循環(huán)載荷下斷裂大多是由單個裂紋或幾個裂紋的成核和擴展，其失效模式較為單一 。復合材料的斷裂則是由于多種失效（如基體開裂、界面脫粘、纖維斷裂及分層）的起始以及相互作用而形成。正是由于損傷的多樣性和復雜性，失效分析工作者在面對復合材料損傷失效時，常常感到無從下手。

大多數(shù)工程上使用的復合材料都是有多向鋪層的單向板組成。因此，本文就簡單介紹復合材料中最基本的單向板主要失效模式。

1、拉伸載荷失效模式

在縱向拉伸載荷下，單向板中最薄弱的橫截面內(nèi)會出現(xiàn)少量纖維斷裂。每根纖維的斷裂后，會通過基體將載荷轉(zhuǎn)移至鄰近的纖維。 隨著載荷的持續(xù)增加，越來越多的纖維出現(xiàn)斷裂。當某個靜截面承載能力減少到低于施加載荷時，發(fā)生最終失效。失效模式可以歸結(jié)為三種模式：脆性破壞、帶纖維拔出的脆性破壞和不規(guī)則破壞，如圖1。由纖維斷裂引起的裂紋在隨后的加載過程中會擴展到基體中去，其路徑主要依賴于基體和界面的性能。如果基體與纖維之間的粘接強度高，那么裂紋沿垂直于載荷的方向在基體中擴展，表現(xiàn)為相當光滑的斷面，如圖1a。反之，裂紋則主要沿界面擴展，表現(xiàn)為在一些薄弱界面纖維與基體界面剝離和斷裂纖維從基體中拔出，如圖 1b。中間狀態(tài)則為不規(guī)則破壞，如圖 1c。

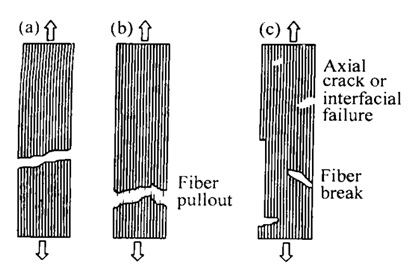

圖1 縱向拉伸失效模式

（a） 脆性（b）帶纖維拔出（c）不規(guī)則

復合材料橫向拉伸失效肯不發(fā)生纖維破壞，即“基體模式”失效。當橫向拉伸載荷作用于單向板，在基體內(nèi)和界面上產(chǎn)生高的應力集中。因此，主要失效模式為基體內(nèi)和/或界面上的拉伸開裂。橫向拉伸下的失效模式如圖2所示。

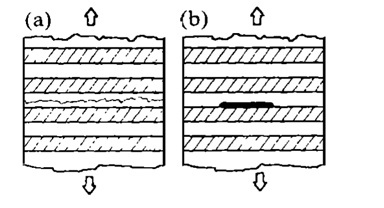

圖 2 橫向拉伸失效模式

（a）基體開裂 （b） 脫粘

2、壓縮載荷失效模式

由于基體和界面與纖維相比相對較弱，因而單向?qū)雍习逶趬嚎s載荷作用下可沿纖維方向在基體內(nèi)或界面上產(chǎn)生斷裂，如圖 3a。 這是因為基體和纖維的泊松比存在差異導致橫向拉伸應力的結(jié)果。 如果纖維產(chǎn)生屈曲，界面可剪切破壞并導致最終失效。 但是，如果基體韌性較好且界面強度較高，則纖維可以彎曲而不發(fā)生基體破壞，最終的失效形式是彎曲。宏觀上，縱向壓縮載荷下的主要失效模式是剪切屈曲，如圖 3b，它就象是面內(nèi)的與載荷成一定角度的剪切破壞。

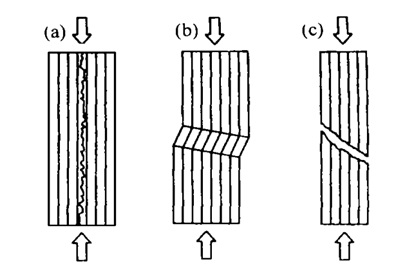

圖 3 壓縮失效模式

（a）脆性（b） 帶纖維拔出（c）純壓縮

橫向壓縮載荷下，失效可能沿平行于纖維軸的基體界面出現(xiàn)剪切破壞，類似于均質(zhì)材料的壓縮破壞。

3、剪切載荷失效模式

單向板的剪切破壞一般發(fā)生在平行于纖維的樹脂和纖維/樹脂界面 ,而且 ,界面的完整性對剪切強度是一個重要因素。 圖 4示出了面內(nèi)剪切失效模式.

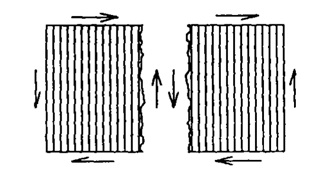

圖 4 剪切載荷下的失效模式

參考文獻：

[1] 崔海濤, 孫志剛.航空復合材料及其力學分析[ M] .北京:科學出版社

[2] 習年生，于志成，陶春虎.纖維增強復合材料的損傷特征及失效分析方法[J].航空材料學報, 2000, 20(2):55-63.
